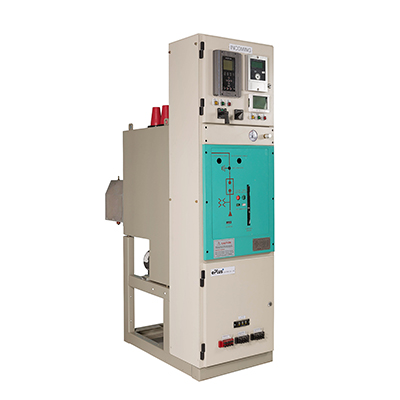

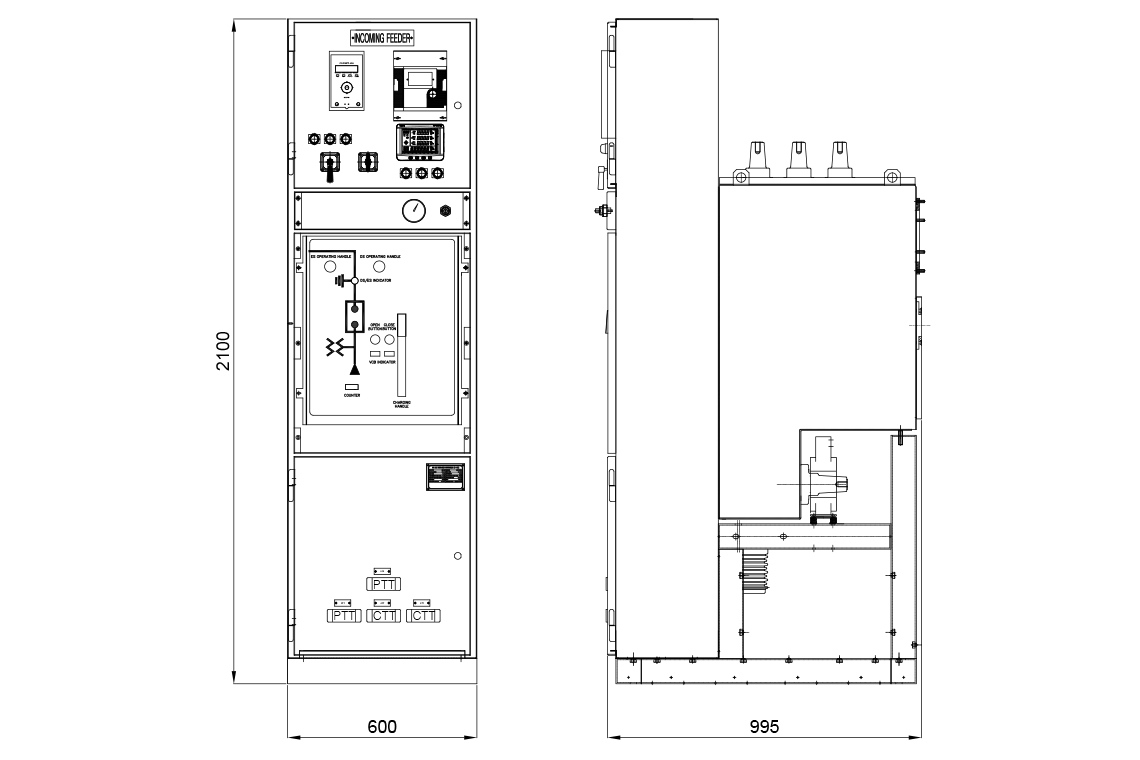

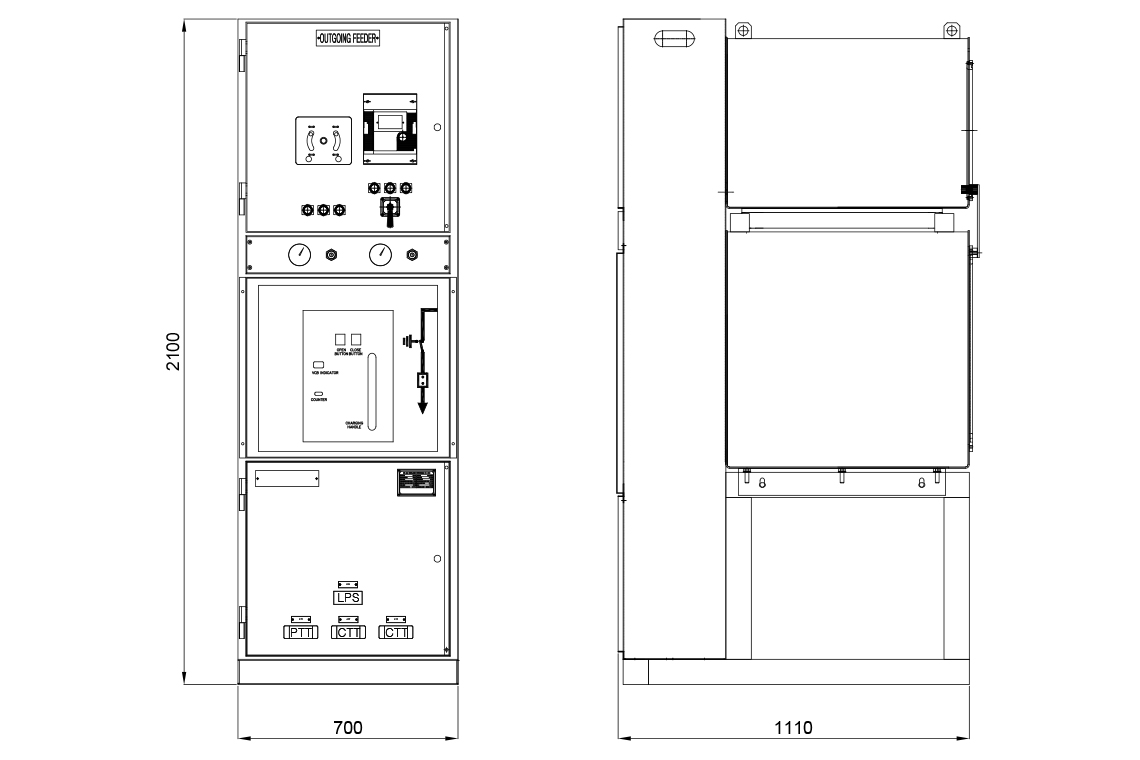

가스절연개폐장치
(Cubicle-type Gas Insulated Switchgear, C-GIS)
㈜이플전기의 가스절연개폐장치(C-GIS)는 정상 운전 상태에서의 사고, 단락 전류 및 부하전류 개폐 등의 이상 상태를 감지하여 전력 계통 선로를 안전하게 보호하는 개폐장치입니다. MV 등급의 사양으로 설계 되어 옥내,외 발전소 및 변전소용으로도 적합한 제품입니다.
제품사양
| 정격 | 모델명 | |||
|---|---|---|---|---|
| EGGI-12625 EGGI-12631 EGGI-12640 |
EGGI-24625 EGGI-24631 EGGI-24640 |
EGGI-36631 EGGI-36640 |
||
| 정격 전압 (kV) | 12 | 24 | 36 | |
| 정격 단시간전류 (kA) | 25/31.5/40 | 25/31.5/40 | 31.5/40 | |
| 정격 단시간 (sec) | 3 | 3 | 3 | |
| 정격 차단전류 (kA) | 25/31.5/40 | 25/31.5/40 | 31.5/40 | |
| 정격 전류 (A) | 2000 | 2000 | 2000 | |
| 정격 주파수 (Hz) | 50/60 | 50/60 | 50/60 | |
| 정격 투입전류 (kA) | 65/81.9/104 | 65/81.9/104 | 81.9/104 | |
| 정격 차단시간 (cycle) | 5 | |||
| 상용주파내전압 (kV) | 28 | 60 | 70 | |
| 뇌충격내전압 (kV) | 75 | 150 | 170 | |
| 표준 동작 책무 | O-0.3sec-CO-3min-CO | |||
| 회로 구조 |
주모선 | 3상 일괄형 | 3상 일괄형 | 3상 일괄형 |
| 분기회로 | 3상 일괄형 | 3상 일괄형 | 3상 일괄형 | |
| 조작 장치 |
차단기 | 전동 스프링 | 전동 스프링 | 전동 스프링 |
| 단로기 | 전동 | 전동 | 전동 | |
| 접지개폐기 | 수동 | 수동 | 수동 | |
| 규격 | IEC 62271-100, 200 | |||
