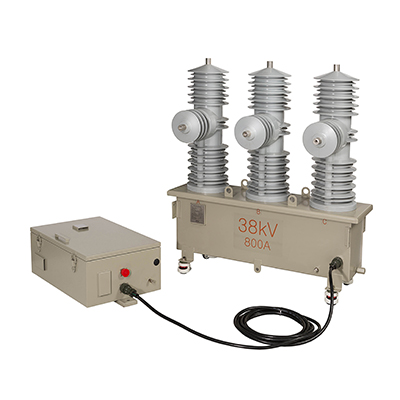

에폭시 몰드 리클로저 (Epoxy Mold Recloser)
㈜이플전기의 리클로저는 에폭시 절연 제품으로, SF6 가스를 전혀 사용하지 않아 보다 친환경적이며, 가스 누설 또는 보충 등으로 인한 유지보수가 필요하지 않습니다. 에폭시의 우수한 절연 성능으로 인해 일반 지역은 물론 염진해 오손 지역에도 적용이 가능하며 본체 탱크와 제어함은 부식에 강한 Stainless steel을 사용하였습니다.
조작 방식으로는 Magnetic Actuator를 사용함으로써 본체 부의 부품을 간소화 시켜 유지보수가 편리해졌으며, 10,000회의 개폐 동작 성능이 보증 됩니다. 제어부는 방향성 계전 요소가 포함 된 FRTU 일체형 Digital 방식을 채용하였습니다.
제품사양
| 정격 | 모델명 | |||
|---|---|---|---|---|

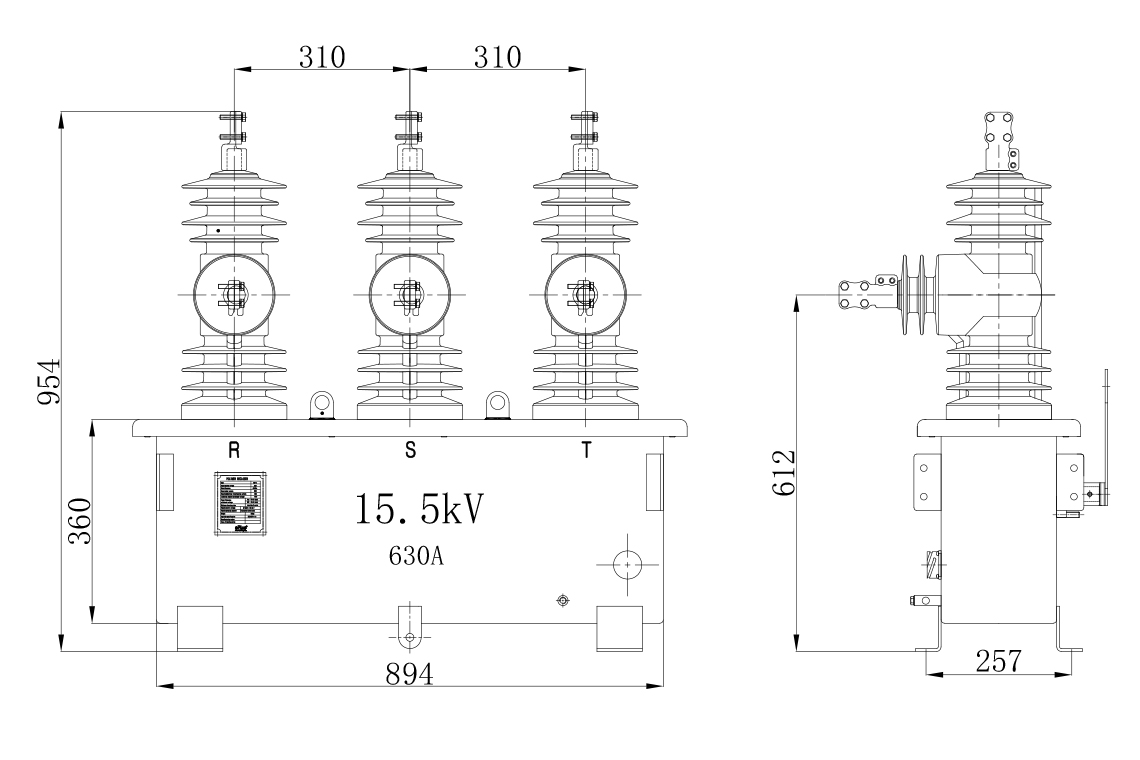

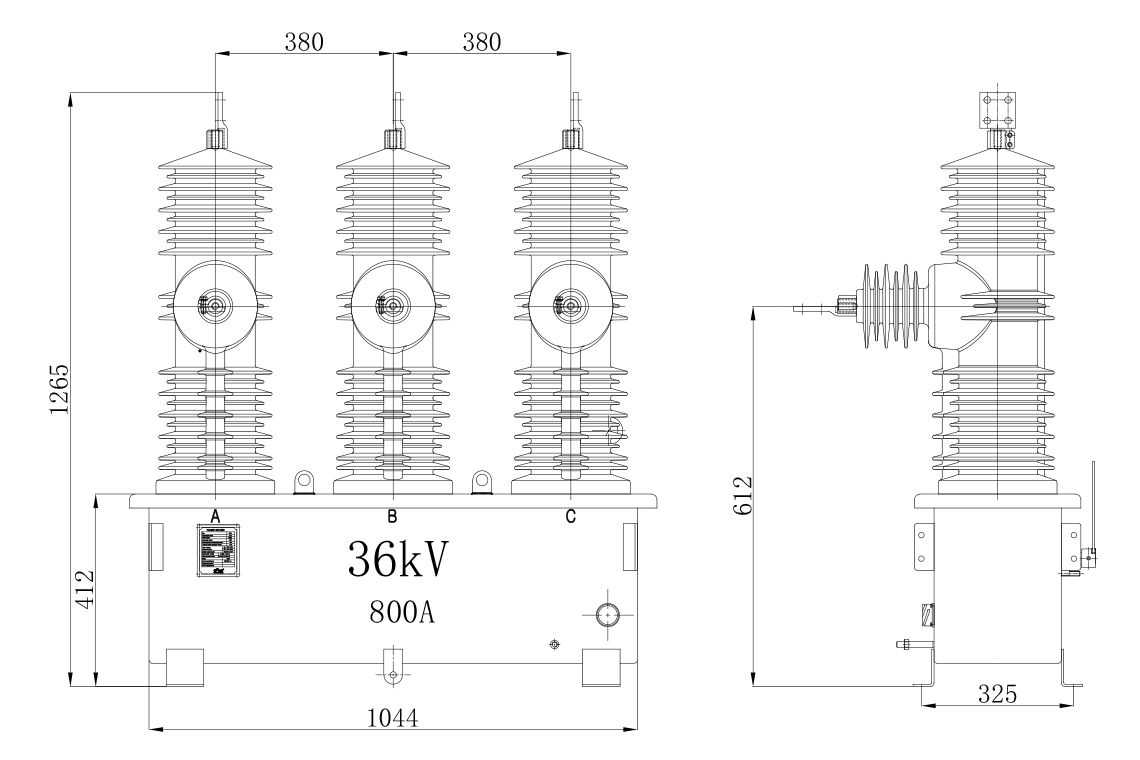

| ESRE-15116-A | ESRE-24116-A | ESRE-36216-A | ||
| 정격전압 (kV) | 15.5 | 24 | 36(38) | |
| 정격전류 (A) | 630 | 630 | 800 | |
| 정격 단시간 전류 (kA) | 16 | 16 | 16 | |
| 상용주파 내전압 (kV) |
Dry (1min) | 60 | 60 | 70 |
| Wet (1min) | 50 | 50 | 60 | |
| 뇌충격 내전압 (kV) | 110 | 150 | 170 | |
| 정격 주파수 (Hz) | 50 / 60 | |||
| 절연재료 | Epoxy | |||
| 표준 동작 책무 | O-0.5s-CO-1s-CO-1s-CO | |||
| 기계적 수명 | 10,000 | |||
| 제어부 전원 | AC110-220V / DC24V | |||
